主要特性與技術指標 :
頻率范圍
射頻輸入頻率范圍:10 MHz 至 110 GHz
分析偏移頻率范圍:1 Hz 至 100 MHz
利用超低本底噪聲和交叉關聯方法進行相位噪聲測量
頻率瞬態捕獲范圍:在窄帶時高達 80 MHz,在寬帶時高達 4.8 GHz
噪聲測量功能
利用超低本底噪聲和交叉關聯方法進行相位噪聲測量
無需更改射頻連接,便可進行 AM 噪聲測量和相位噪聲測量
進行從 1 Hz 到 100 MHz 的基帶噪聲測量
采用實時模式提供高達 15 MHz 掃寬的頻譜監測
分析功能
同時測量頻率、相位和功率在不同時間的瞬態
利用視頻觸發功能,捕獲意外的頻率變化
利用出色的低噪聲直流源(頻率/功率/直流電源-電流與 Vc 和 Vs)進行全面的 VCO 表征
利用飛秒級分辨率進行時鐘抖動測量
描述

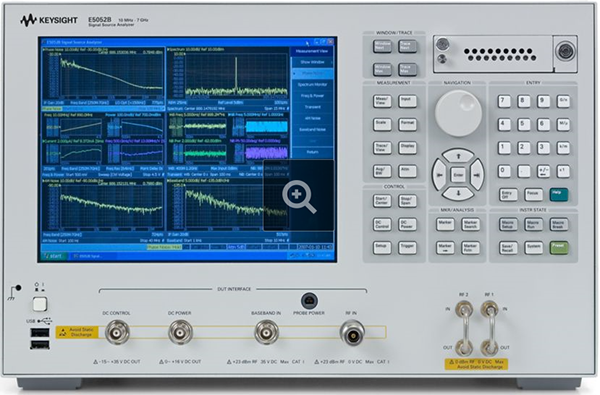

E5052B 10 MHz 至 7 GHz 信號源分析儀具備多種增強型性能特征(部分已在上述的關鍵特性中列入)。而且它可以在表征 VCO 或其他類型的高頻信號源,以及評測高速數據通信系統中的時鐘抖動時,提供優異的測量吞吐率和卓越的易用性。
與 E5053A 配合使用時,E5052B 的頻率范圍可以擴展至 26.5 GHz;與 E5053A 和 Keysight 11970 系列混頻器一起使用時,則可以高達 110 GHz。
E5052B SSA 適用范圍十分廣闊,包括評測射頻/微波/毫米波振蕩器、VCO、系統參考時鐘、LAN 模塊、高速計時模塊、SerDes 芯片和高速數據轉換器(ADC/DAC)。
